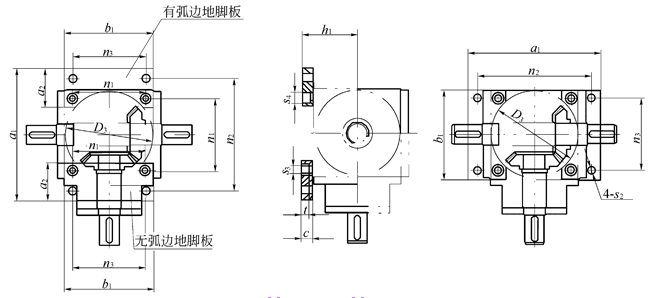

齿轮减速机SP系列圆锥齿轮换向器地脚尺寸
    带圆弧的地脚板可安装在换向器的任意面，无圆弧的地脚板只能安装在换向器的平坦面。

换向器地脚板尺寸和重量                                   单位：mm
规格
a1
a2
b10-0.5
c
D3
h1
n1
n2
n3
s2
s3
s4
t
螺栓
重量
有弧边
无弧边
27
82
25
74
10
53
37
44
68±0.2
60
5.5
5.3
9
6
M5×12
0.2
0.3
44
145
45
90
12
88
57
72
125±0.2
72
6.6
6.4
10.4
7
M6×16
0.6
0.8
55
168
50
110
15
108
70
88
146±0.2
88
9
8.4
13.5
9.5
M8×18
0.9
1.2
77
208
60
140
20
135
90
110
178±0.2
110
11
10.5
16.5
11.5
M10×25
1.9
2.5
96
250
70
170
20
165
105
134
215±0.2
134
14
13
19
14
M12×25
2.7
3.5
112
310
90
210
25
205
130
170
265±0.3
170
18
17
25
18
M16×30
5.2
7
135
345
100
240
25
235
145
190
295±0.3
190
18
17
25
18
M16×30
6.5
9
155
385
100
280
25
275
165
220
335±0.3
220
18
17
25
18
M16×30
7.8
10.5
注：建议地脚板与找向器联接的螺栓加锁紧垫圈或其它锁紧装置。
