减速机首页 > 减速机产品展示 >P系列行星齿轮减速机

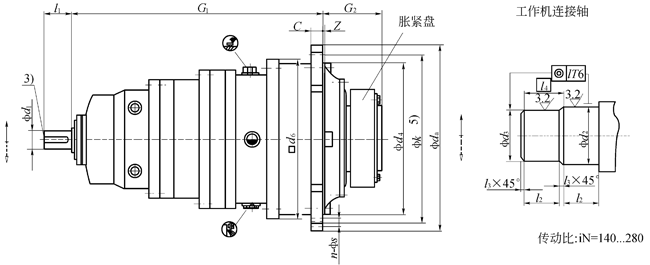

P系列行星齿轮减速机安装尺寸（传动比140～280)

P3NAZ 机座号	额定输出扭矩 T2N （N.m）	输入轴尺寸		工作机连接轴					c	d_a	d₄ h₇	d₆	G₁	G₂	k	z	法兰孔		重量²^）（kg）	油量（l）
P3NAZ 机座号	额定输出扭矩 T2N （N.m）	d₁¹⁾	l₁	d₂⁴⁾ g6	d₃⁴⁾ g6	l₂	l₃	l4	c	d_a	d₄ h₇	d₆	G₁	G₂	k	z	孔径 s	数量 n	重量²^）（kg）	油量（l）
9 10 11	22000 31000 42000	55 55 55	90 90 90	120 130 140	115 125 135	65 70 82.5	2.5 2.5 2.5	67.5 72.5 85.0	24 28 32	428 472 525	350 394 425	356 400 436	565 585 616	165 174 204	388 436 485	6±1.5 8±1.5 8±1.5	18 18 22	24 28 20	152 205 295	7 9 13
12 13 14	60000 83000 117000	55 55 55	90 90 90	160 180 210	155 175 205	90 95 105	2.5 2.5 2.5	92.5 97.5 107.5	34 39 42	605 645 720	495 535 610	510 554 629	630 688 700	224 241 278	555 595 665	9±1.5 11±1.5 9	26 26 26	20 24 32	447 567 850	17 21 33
16 17 18	160000 202000 244000	70 70 80	120 120 140	230 250 260	225 245 255	110 120 120	2.5 2.5 2.5	112.5 122.5 122.5	44 50 50	772 895 930	660 750 785	680 775 815	853 879 1013.5	285 294 303	715 830 865	10 10 10	26 33 33	36 24 32	1085 1580 2000	42 60 70
19 20 21	295000 354000 392000	80 80 80	140 140 140	280 300 310	275 295 305	135 135 152	2.5 2.5 2.5	137.5 137.5 154.5	56 56 62	980 980 1115	840 840 935	870 870 960	1036.5 1036.5 1093	327.5 327.5 354	915 915 1025	12 12 24	33 33 39	36 36 32	2100 2200 2785	85 75 115
22 23 24	450000 513000 592000	80 95 95	140 160 160	330 350 360	325 345 355	152 164 164	2.5 2.5 2.5	154.5 166.5 166.5	62 68 68	1115 1210 1210	935 1025 1025	960 1056 1056	1093 1222 1222	354 380 380	1025 1120 1120	24 28 28	39 39 39	32 36 36	2950 3625 4100	105 155 135
25 26 27	684000 763000 852000	95 95 110	160 160 180	380 400 430	375 395 425	180 180 191	2.5 2.5 2.5	182.5 182.5 193.5	74 74 81	1320 1320 1460	1115 1115 1212	1150 1150 1248	1284.5 1284.5 1470	407 407 453	1220 1220 1345	29 29 31	45 45 52	36 36 32	5000 5400 6400	195 170 250
28 29 30	950000 1060000 1200000	110 110 110	180 180 180	450 460 480	445 450 470	191 197.5 197.5	2.5 5 5	193.5 202.5 202.5	81 87 87	1460 1565 1565	1215 1320 1320	1248 1355 1355	1470 1517 1517	453 483 483	1345 1450 1450	31 34 34	52 52 52	32 36 36	6875 8190 8715	220 310 280
31 32 33 34	1330000 1500000 1680000 1920000	120 120 130 130	210 210 210 210	480 510 530 570	470 500 520 560	232 232 242 242	5 5 5 5	237.0 237.0 247.0 247.0	94 94 100 100	1665 1665 1755 1755	1400 1400 1495 1495	1443 1443 1536 1536	1585 1585 1710 1710	540 540 573 573	1545 1545 1635 1635	36 36 36 36	62 62 62 62	32 32 36 36	10700 11200 12950 13800	390 360 470 430
35+36	根据用户要求供货

1）当d1≤100时公差为m6，当d1＞100时公差为n6

2）不含胀紧盘与润滑油的重量

3）有关平键（符合GB/T1095—1979）

4）当尺寸≤160时公差为h6
