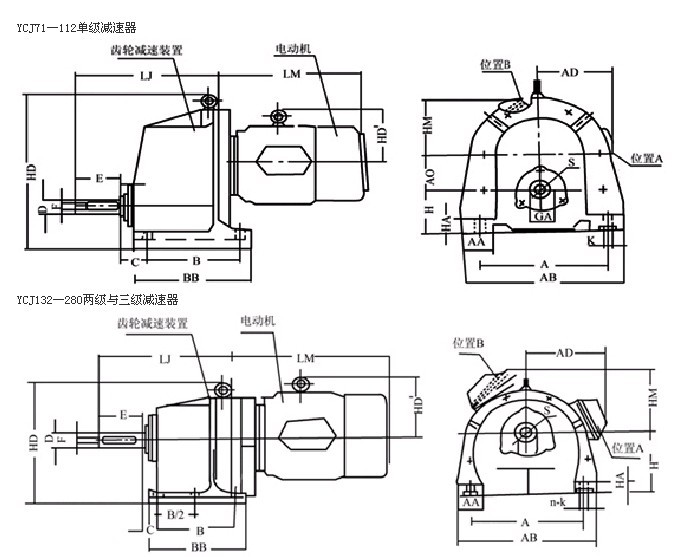

YCJ71、YCJ80、YCJ100、YCJ112、YCJ132、YCJ160、YCJ180、YCJ200、YCJ225、YCJ250、YCJ280齿轮减速三相异步电动机底脚安装的外形及安装尺寸JB/T6442-92

底脚安装的减速电动机

机座号	安装尺寸											外形尺寸
机座号	A	B	B/2	C	D	E	F	H	K	n	S‵	AA	AB	BB	GA	HA	HD	AO	LJ
71	180	150	—	36.5	28	60	8	71	14	4	M8	45	225	192	31.0	22	235	70	240
80	205	170	—	39.5	32	80	10	80	18	4	M10	52	255	218	35.0	28	305	75	275
100	270	205	—	44.5	42	110	12	100	24	4	M12	60	330	255	45.0	35	355	100	345
112	300	215	—	44.5	48	110	14	112	24	4	M12	60	360	265	51.5	40	420	110	355
132	215	150	—	37.0	32	80	10	132	14	4	M10	40	260	192	35.0	25	265	—	295
160	260	160	—	43.5	42	110	12	160	18	4	M12	55	320	208	45.0	30	310	—	355
180	300	190	—	31.0	48	110	14	180	24	4	M12	65	370	248	51.5	35	350	—	370
200	330	220	—	31.0	55	110	16	200	24	4	M16	70	400	278	59.0	40	380	—	400
225	360	240	120	31.0	70	140	20	225	24	6	M20	70	430	298	74.5	45	430	—	450
250	420	260	130	31.0	75	140	20	250	24	6	M20	75	490	318	79.5	50	470	—	465
280	450	280	140	32.0	85	170	22	280	24	6	M20	80	520	340	90.0	55	525	—	520
